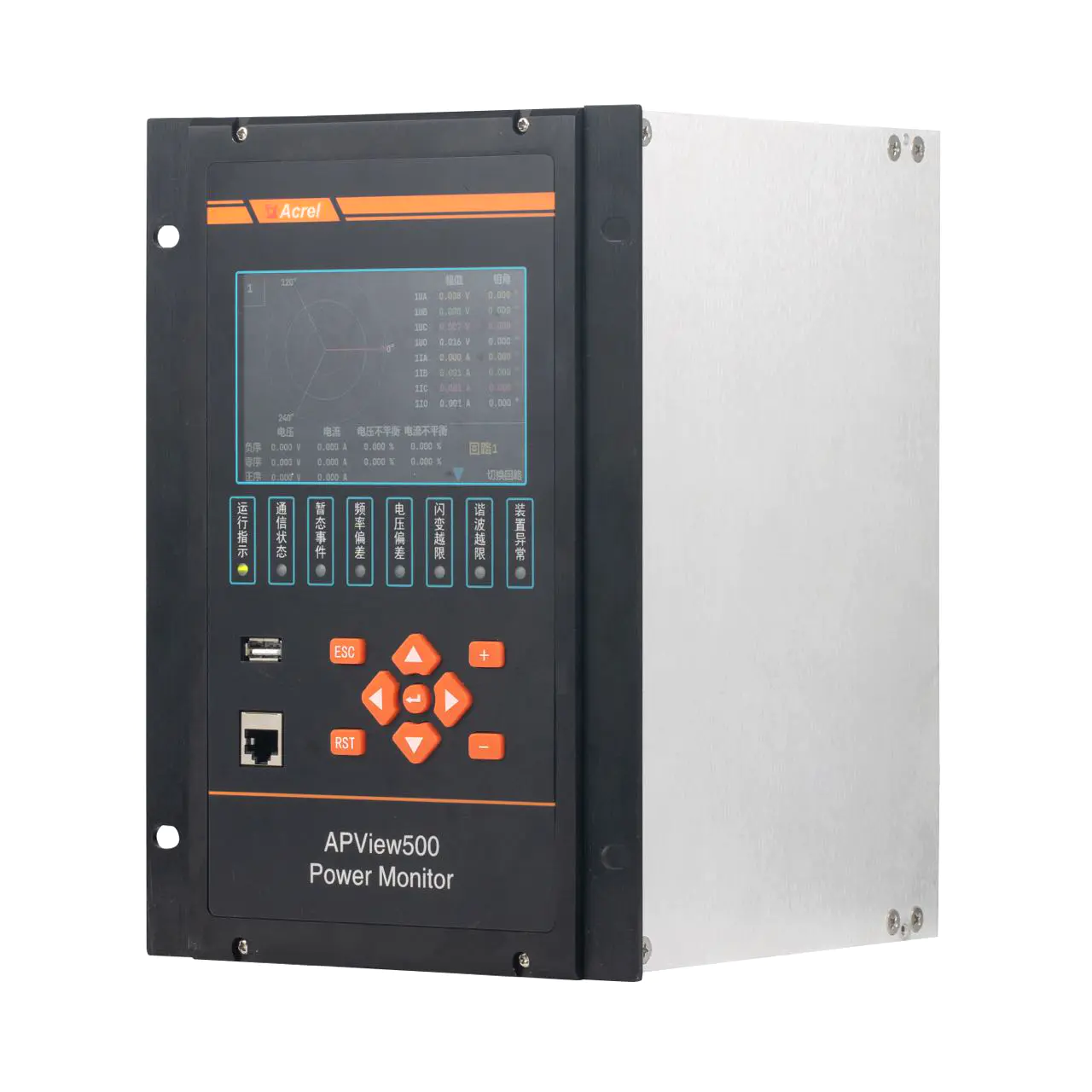

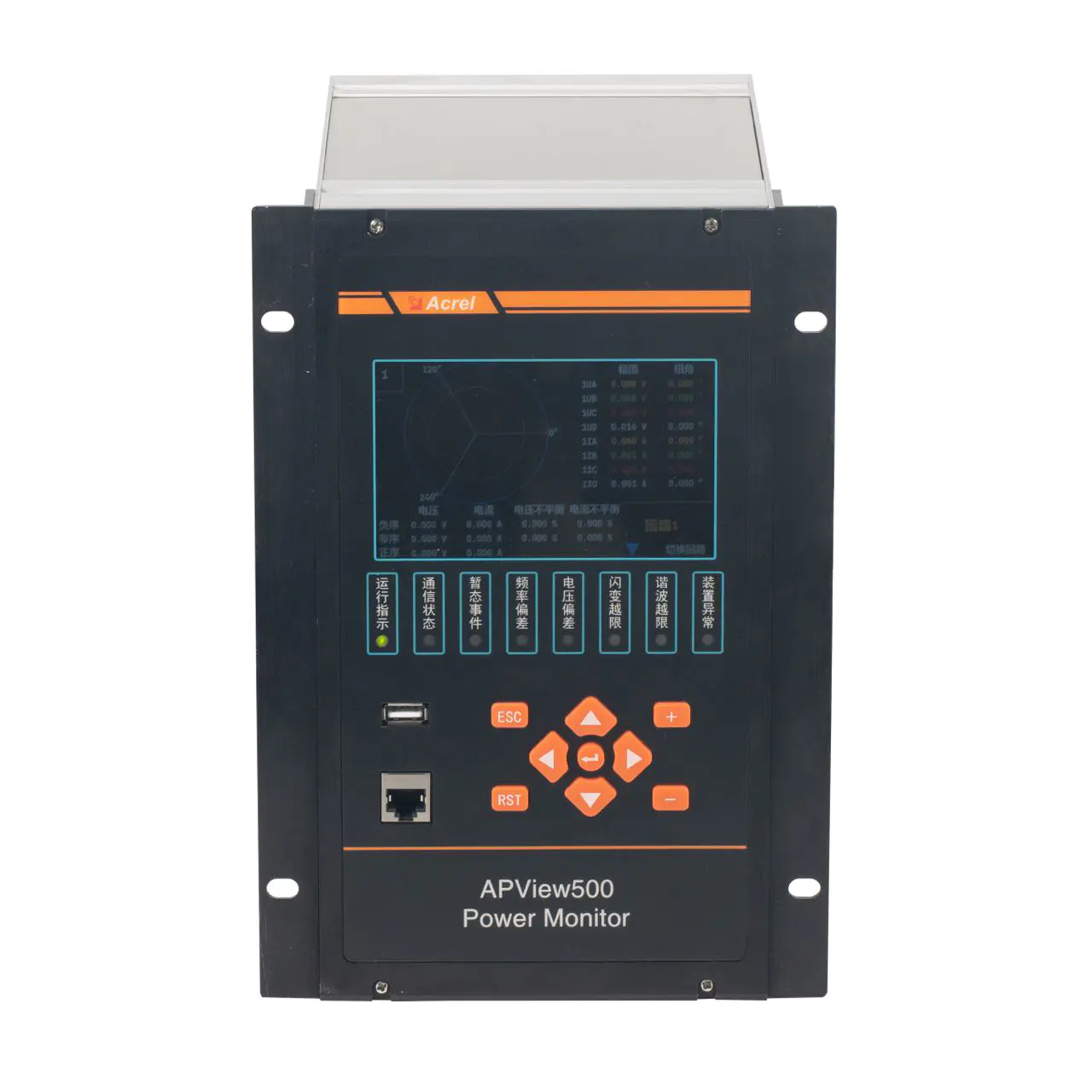

APView500 AC Tre Fasi Pannello di Accesso CT Montato RS485 Analizzatore di Potenza

Descrizione di prodotto

Descrivere

• L'Acrel APView500 è un dispositivo di monitoraggio della qualità dell'alimentazione ad alta precisione progettato per soddisfare la norma IEC61000-4-30.compresa la misurazione armonica 2°-63°, campionamento delle forme d'onda, monitoraggio dello squilibrio di tensione, monitoraggio dei lampeggianti e controllo delle misure.garantire un'integrazione senza soluzione di continuità nei moderni sistemi energeticiCon le sue caratteristiche avanzate e l'alta precisione, l'APView500 è ideale per industrie come chimica, acciaio, metallurgia, ospedali, data center, trasporti e costruzioni,fornire dati affidabili per l'analisi e il miglioramento della qualità dell'energia.

  Specificità

  ---

  Parametro tecnico	Valore
  Valore nominale	tensione AC:AC/DC220V, AC/DC110V o DC48V
  	corrente CA:AC1A,5A;
  Sovraccarico capacità	1.2In funzionamento continuo
  	20 volte per 1 secondo
  alimentazione elettrica	Classificato: AC/DC220, AC/DC110V o DC48V
  	Disparità ammissibile: -20%-+20%
  	Consumo di energia: ≤ 15 W
  Consumo di energia	≤ 0,5VA (singola fase)
  Misurazione della rabbia	0-1,2 in
  Immissione digitale	Durata di vita meccanica: ≥10000
  	Modalità di uscita: Contatti passivi
  	Capacità di commutazione: ≤ 4000 W o ≤ 384VA
  	Attivo corrente: ≥ 16A ((AC250V/DC24V) in modalità continua;
  	≥ 30A a breve termine (200 ms)
  Accuratezza	Classe 0.5
  	Voltaggio RMS: ± 0,1%
  	Corrente RMS: ± 0,1%
  	P,Q,S: ± 0,2%
  	Fattore di potenza:Classe 0.5
  	Diviazione di tensione:00,1%
  	deviazione di frequenza: ± 0,001 Hz
  Comunicazione	RS485, protocollo Modbus-RTU; Ethernet.
  Sbilanciamento in tre fasi	Sballo di tensione: ± 0,15%
  	Sballo di corrente: ± 1%
  Frequenza di potenza resistenza alla tensione	Tra il set di terminali di alimentazione e l'ingresso del segnale, il set di terminali di uscita 2kV/1min (RMS)
  	Tra il guscio e tutti i gruppi di terminali (esclusi i gruppi di terminali con tensione di riferimento inferiore a 40 V) AC 4 kV
  Temperatura	Funzionamento: -10°C+55°C -30°C-+80°C
  Umidità	≤ 95% RH, senza condensazione, senza gas corrosivi
  Altezza	≤ 2500 m

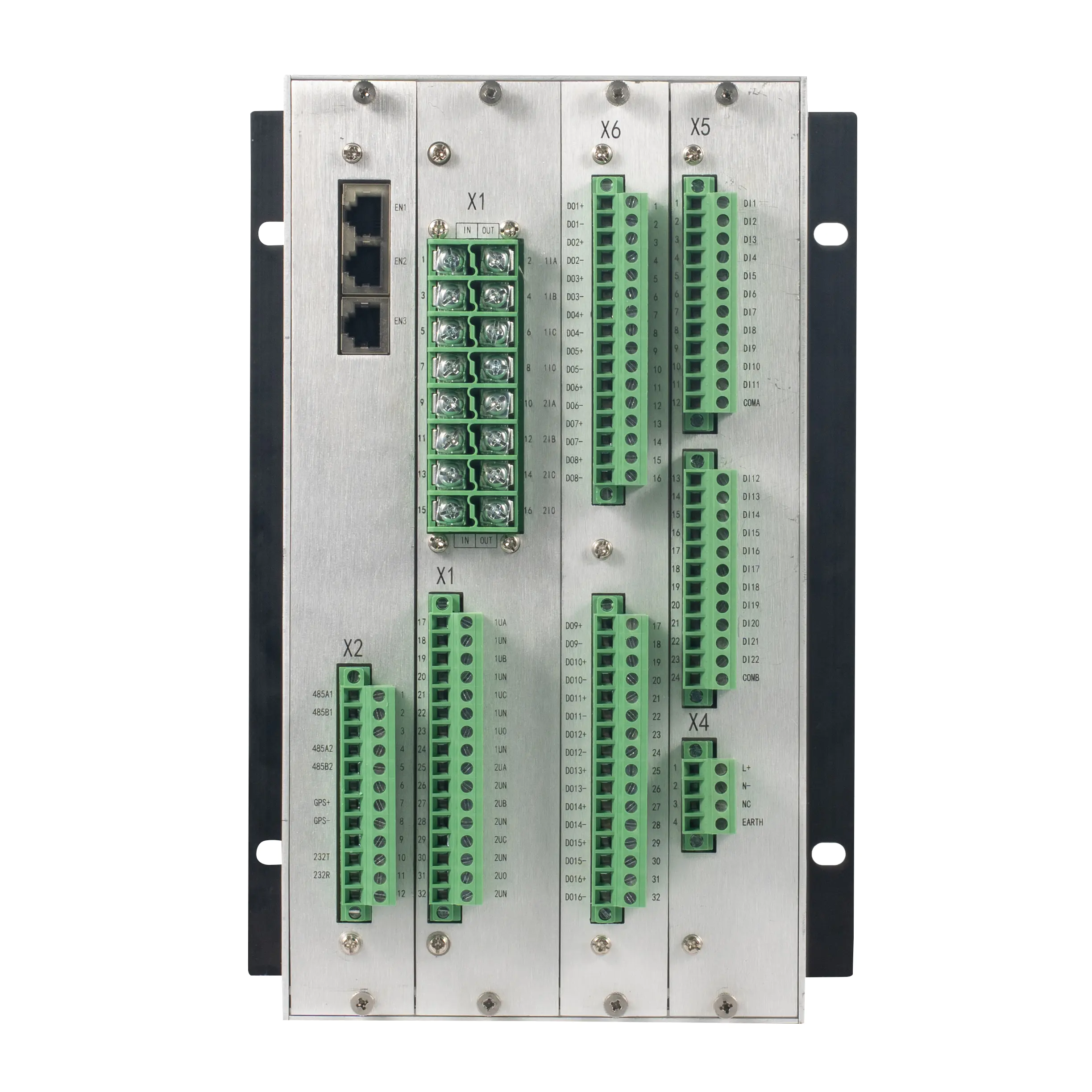

  Diagramma di dimensioni e cablaggio

  ---





  Scenario di applicazione

  ---
