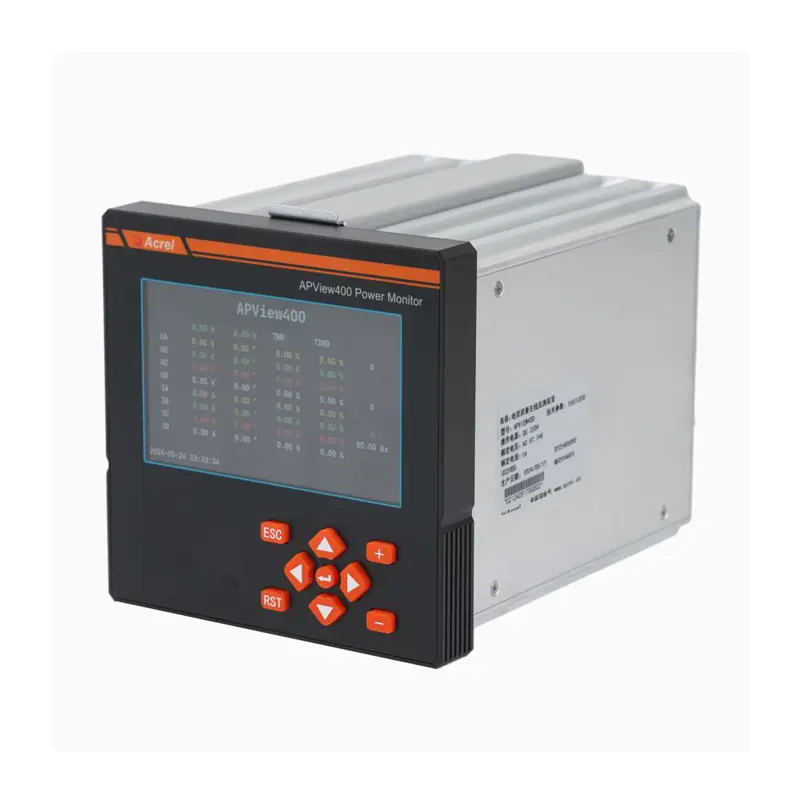

Analizzatore di qualità della potenza certificato APView400 Classe A

Descrizione di prodotto

Descrizione

• L'analizzatore di qualità dell'energia Acrel APView400 è un dispositivo professionale per il monitoraggio della qualità dell'energia per il sistema PQM. È conforme agli standard IEC61000-4-30 Ed3 Classe A e IEC60253-22 Classe 0.2S. Con funzioni avanzate come la registrazione delle forme d'onda di disturbo e il rilevamento della direzione del disturbo, può registrare oltre 2000 forme d'onda e 5000 Sequenze di Eventi (SOE). Dispone inoltre di misurazioni ad alta precisione, una piattaforma multi-core ad alte prestazioni e un sistema operativo embedded. Il dispositivo è adatto per sistemi di alimentazione fino a 35kV ed è ampiamente utilizzato in settori come semiconduttori, petrolchimico, acciaio, ospedali, data center e trasporti. Supporta inoltre vari protocolli di comunicazione come Modbus-RTU, Modbus-TCP e IEC61850 MMS, rendendolo una soluzione completa per il monitoraggio della qualità dell'energia.

  Specifiche

  ---

  Parametro Tecnico	Valore
  Valore Nominale	Tensione AC: AC/DC220V, o DC48V Corrente in stato ON: DC48V
  	Corrente AC: AC1A, 5A;
  Capacità di sovraccarico 1.2In, funzionamento continuo	20 volte
  	per 1 secondo Alimentazione
  Nominale:	AC/DC220, AC/DC110V o DC48V Deviazione ammissibile: -20%-+20%
  	Consumo energetico: ≤15W
  	Consumo Energetico
  ≤0.5VA	(monofase) Intervallo di misurazione
  0-1.2In	Uscita digitale
  Vita meccanica: ≥10000	Modalità di uscita: Contatti passivi
  	Capacità di commutazione: ≤4000W o
  	≤384VA Corrente in stato ON: ≥16A (AC250V/DC24V)
  	in modalità continua; ≥30A per un breve periodo (200ms) Precisione
  	Classe 0.5 Tensione RMS: ±0.1%
  Corrente RMS: ±0.1%P, Q, S: ±0.2%	Fattore di potenza: Classe 0.5
  	Deviazione di tensione: 0.1%
  	Deviazione di frequenza: ±0.001Hz
  	Comunicazione
  	RS485, protocollo Modbus-RTU; Ethernet.
  	Squilibrio trifase
  	Squilibrio di tensione: ±0.15%
  Squilibrio di corrente: ±1%	Tensione di tenuta alla frequenza di rete
  Tra l'alimentazione e i terminali di ingresso/uscita del segnale 2kV/1min (RMS)	Tra il guscio e tutti i terminali (eccetto i terminali di tensione di riferimento inferiori a 40V) AC 4kV
  	Temperatura
  Operativa: -10℃~+55℃ Conservazione: -30℃~+80℃	Umidità
  	≤95%RH, senza condensa, senza gas corrosivi
  Altitudine	≤2500m Dimensioni e Schema di Cablaggio
