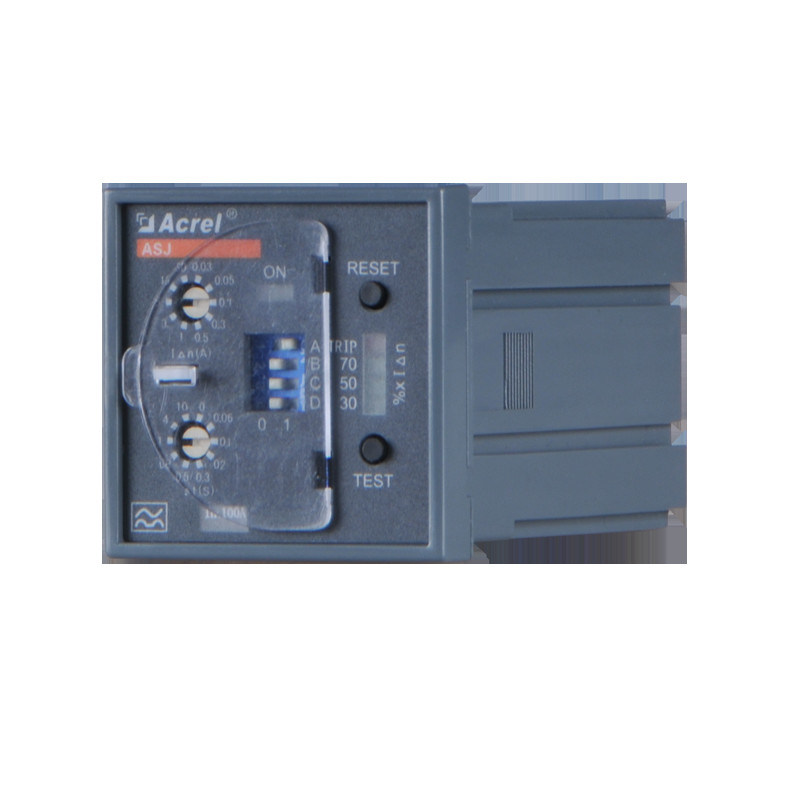

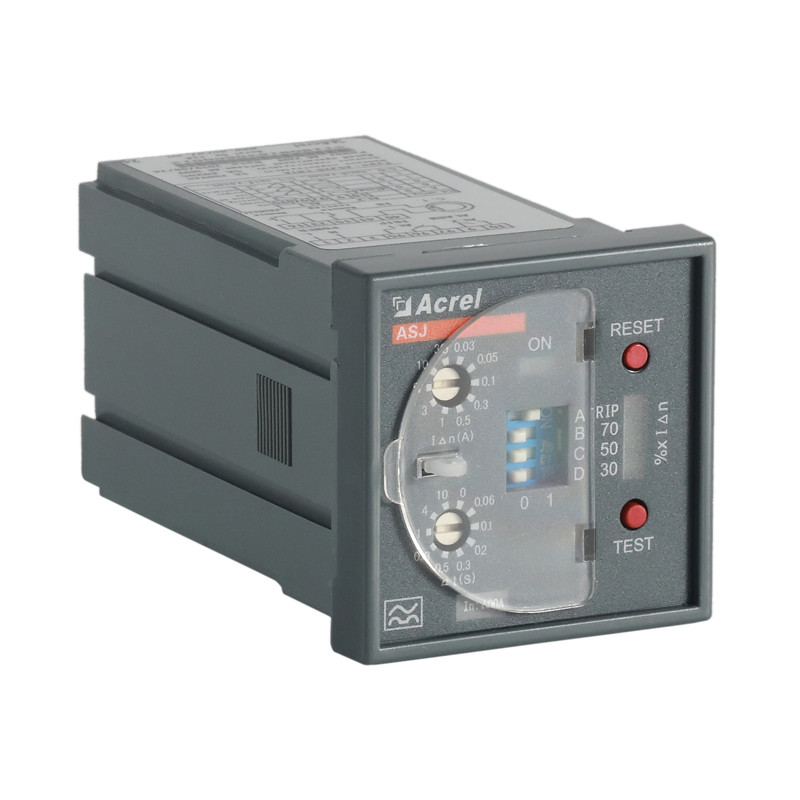

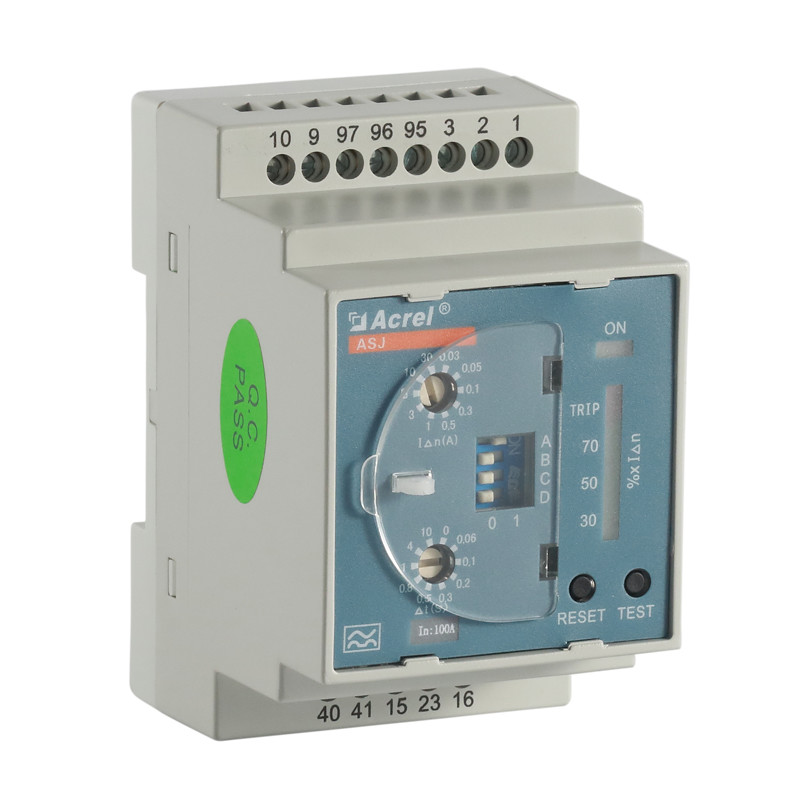

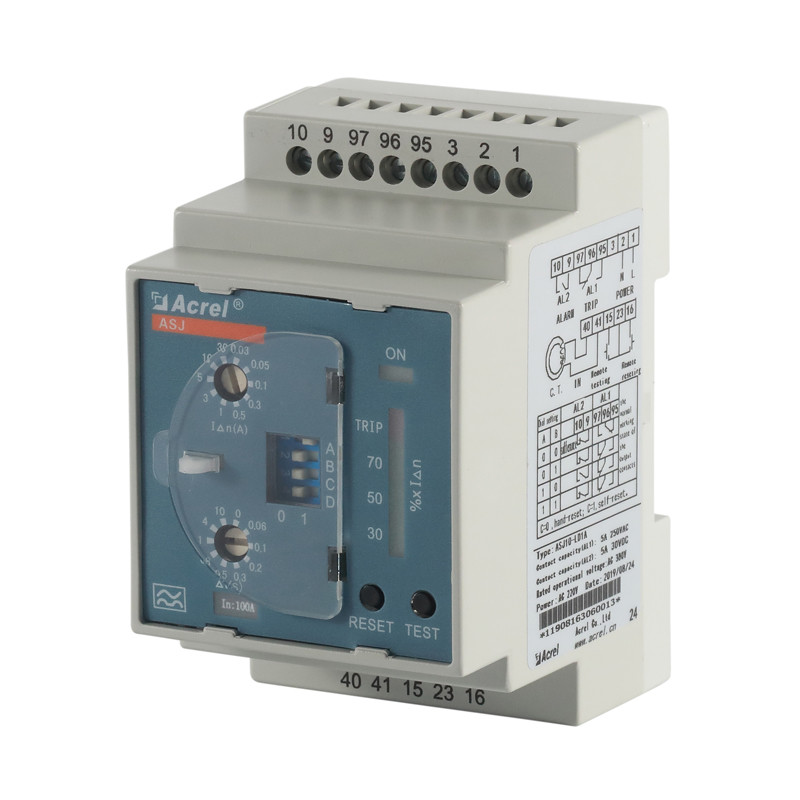

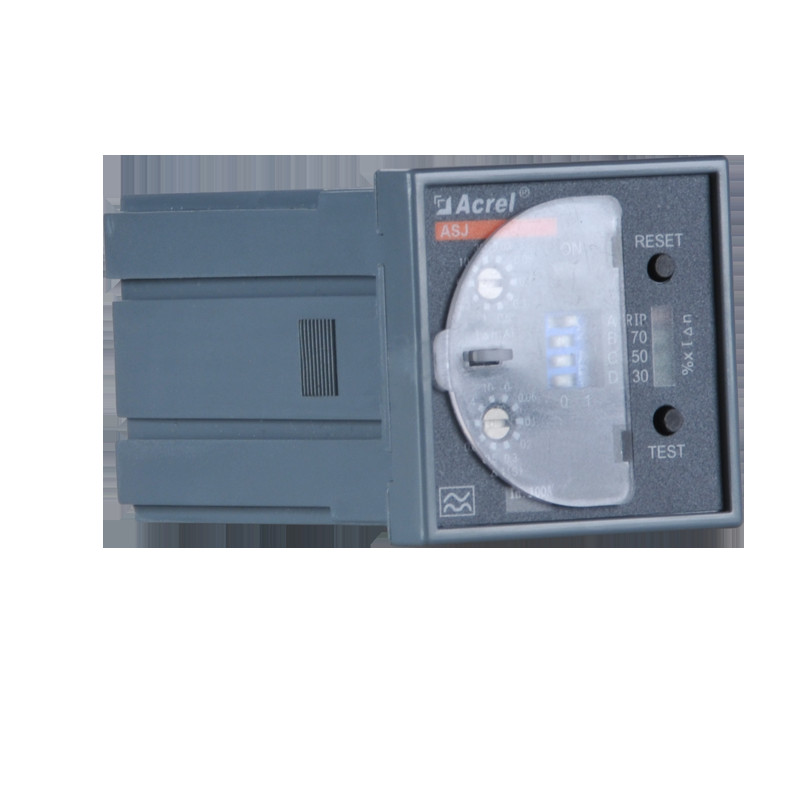

Relè di dispersione verso terra Acrel ASJ10-LD1A guida DIN 35mm

Descrizione di prodotto

La serie ASJ di relè d'azione di sovracorrente, interruttori di bassa tensione o contattori di bassa tensione può essere costituita da un dispositivo combinato di produzione di sovracorrente, che è principalmente applicato ai circuiti di distribuzione dei sistemi TT e TN con corrente alternata a 50Hz, tensione nominale 400V o inferiore. La serie ASJ di relè d'azione di sovracorrente è applicata alla protezione da guasto a terra per il circuito elettrico, in modo da prevenire danni alle apparecchiature e incidenti di incendio delle apparecchiature elettriche causati dalla corrente di guasto a terra, inoltre

Parametri:

Dimensioni:

Cablaggio:

Rete:

Applicazione:

FAQ:

D: Quanti fili possono passare attraverso un trasformatore di corrente residua?

Posso far passare solo un filo di fase? Posso far passare solo i fili di fase A, B, C attraverso il sensore?

R: In un sistema trifase a quattro fili, devono essere utilizzati 4 fili. Non puoi far passare solo un filo di fase,

e A, B, C, N devono tutti passare attraverso il trasformatore di corrente residua. Un trasformatore adatto deve essere selezionato in base al diametro del filo e alla corrente nominale sul posto.

D: Il filo del trifase a quattro fili è molto spesso. È possibile montare un sensore di misurazione su ciascuna fase e far passare quattro secondari di sensore attraverso fili di piccolo diametro? Quindi collegare il relè di corrente residua?

R: Non consigliato. Con questo piano, al momento dell'avvio di apparecchiature ad alta potenza e

ad alta frequenza, la somma vettoriale della corrente di uscita del trasformatore di misurazione trifase a quattro fili non è zero (misurata direttamente è 0), il che può

facilmente portare a malfunzionamenti e scatti.

D: I trasformatori di corrente residua di tipo aperto possono essere utilizzati nei progetti di ristrutturazione?

R: Per i progetti di ristrutturazione, se il diametro del filo della linea è inferiore a 100 mm, è possibile utilizzare trasformatori di corrente residua di tipo aperto. Non è consigliabile utilizzare trasformatori di corrente residua di tipo aperto più grandi di questa apertura, poiché l'accuratezza della misurazione del sensore con apertura grande è scarsa.

D: Perché il relè di corrente residua si attiva non appena viene alimentato?

R: Una possibile ragione è un errore di cablaggio; un'altra possibile ragione è una selezione errata del prodotto.

D: Dopo aver spento il relè di corrente residua ASJ, l'interruttore scatta. Qual è la ragione di questo fenomeno?

R: Questo fenomeno si verifica quando l'interruttore scatta dopo che l'alimentazione protetta è stata interrotta; l'altro è per proteggere la linea durante il passaggio a doppia alimentazione.

Il relè di corrente residua serie ASJ è del tipo che si ripristina automaticamente quando l'alimentazione ausiliaria viene a mancare. Nelle condizioni sopra menzionate, lo strumento può essere selezionato come tipo che non agisce automaticamente in caso di mancanza di corrente.

D: Cosa significa In:100A sul pannello? Può essere rimosso?

R: In significa corrente nominale e non può essere rimosso. È chiaramente stabilito nelle sezioni 4.2.2.2 e 5.1 della norma GB/T 22387-2016, il pannello deve essere contrassegnato con la corrente nominale o la dimensione del foro del trasformatore di corrente residua.
