Casa Prodottimetro senza fili di energiaAcrel ADW210-D16-4S Multi Channel 3 Phase Wireless Energy Meter Iot con Cts esterne per stazione base

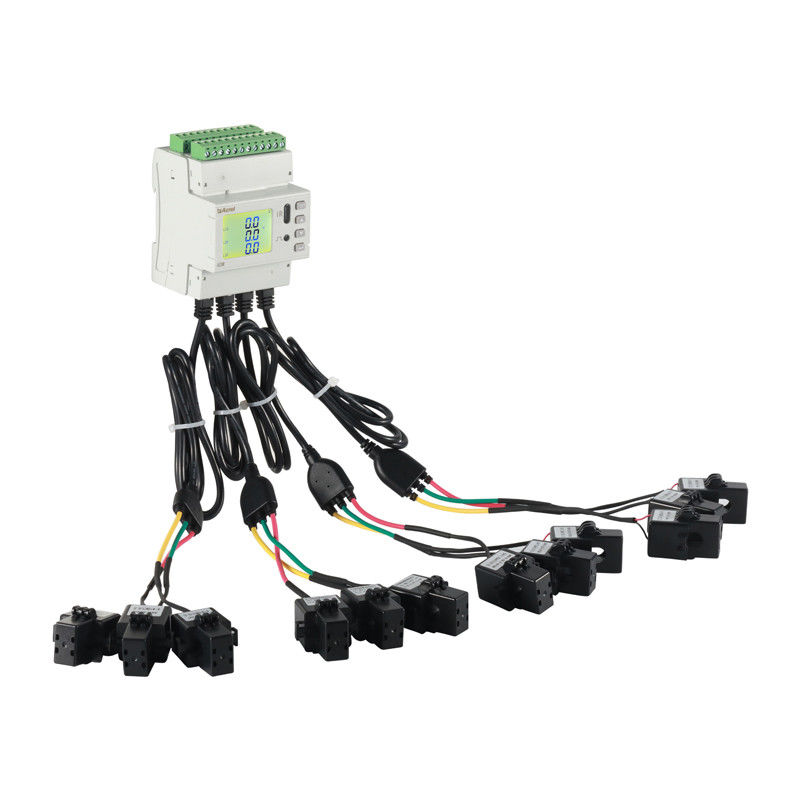

Acrel ADW210-D16-4S Multi Channel 3 Phase Wireless Energy Meter Iot With External Cts For Base Station
Acrel ADW210-D16-4S Multi Channel 3 Phase Wireless Energy Meter Iot With External Cts For Base Station
Acrel ADW210-D16-4S Multi Channel 3 Phase Wireless Energy Meter Iot con Cts esterne per stazione base Acrel ADW210-D16-4S Multi Channel 3 Phase Wireless Energy Meter Iot With External Cts For Base Station
Contattaci

Acrel ADW210-D16-4S Multi Channel 3 Phase Wireless Energy Meter Iot con Cts esterne per stazione base

Quantità di ordine minimo : 1 PC Imballaggi particolari : Cartucce
Tempi di consegna : 2-3 giorni lavorativi Termini di pagamento : T/T
Capacità di alimentazione : 5000pc/Day
Luogo di origine: Cina Marca: Acrel
Certificazione: CE Numero di modello: ADW210-D16-4S

Informazioni dettagliate
Tipo: multi metro di energia del circuito Comunicazione: RS485
Installazione: installazione della ferrovia di baccano Certificato: CE
Norme: IEC62052-11/IEC62053-21
Evidenziare:

Misuratore di energia wireless a 3 fasi iot

,

iot

,

contatore di energia wireless multicanale

Descrizione di prodotto

ADW210-D16-4S Misuratore di energia senza fili multicanale a 3 fasi

Generale:



 I contatori di potenza multi-circuito di tipo ADW2XX sono utilizzati principalmente per misurare i parametri elettrici completi di circuiti trifasici multipli.Possono essere collegati alla corrente di ingresso di fino a quattro circuiti trifase contemporaneamentePuò misurare tensione e corrente, potenza, fattore di potenza, angolo di fase, squilibrio, armoniche e altri parametri.



Caratteristiche principali:

  • Monitoraggio: fino a 4 circuiti trifase o 12 circuiti monofase;
  • tensione nominale: AC 3x220V/380V;
  • corrente nominale: 5A, 100A, 400A o 600A CA (con CT esterne);
  • Comunicazione: RS485 (MODBUS-RTU);
  • Display LCD;
  • Norma e certificato: CE;

Funzioni

Acrel ADW210-D16-4S Multi Channel 3 Phase Wireless Energy Meter Iot con Cts esterne per stazione base 0

Parametri tecnici



1Funzioni principali del modello:



Potenza ausiliaria AC/DC 85265V; consumo≤10VA;
Input Frequenza 45 ∼ 65 Hz;
Voltaggio AC 3×220V/380V; sovraccarico: 1,2 volte divalore nominale (continuo);
2 volte il valore nominale / 1s
Consumo: ≤ 0,5VA;
Corrente AC 5A,100A,400A,600A;(trasformatore di apertura esterna);
Sovraccarico: 1,2 volte il valore nominale (continuo); 10 volte il valore nominale / 1s;
Consumo: ≤ 0,5VA
Accuratezza di misura

Frequenza 0,05 Hz;

tensione,corrente: livello 0,5;

Energia elettrica attiva: livello 1;

Energia elettrica reattiva: livello 2;

accuratezza armonica di 2-31 volte: ± 1%;
Caratteristiche Impulso di uscita modalità di uscita: impulso dell'optoaccoppiatore con collettore aperto;
Comunicazione RS485, Modbus-RTU; tasso di Baud 1200 38400;
Sostituzione Input Input a contatto secco, alimentazione integrata;
Prodotto Modalità di uscita: uscita di contatto del relè normalmente aperta; valore di contatto: AC 250V/3A DC 30V/3A;
Disegno L*W*H(mm) 72*97.7*71.5
Ambiente Temperatura di funzionamento -10°C~+45°C
Temperatura di conservazione -40°C~+70°C
Umidità relativa ≤95% Nessuna condensazione
Altezza ≤2500 metri



2Funzioni di modello estese:



Modulo di commutazione Fornitore di alimentazione Interfaccia RJ45, DC 12V, consumo di energia ≤1W;
Comunicazione Interfaccia RJ45, protocollo Modbus-RTU; (comunicazione con il corpo principale)
Input di interruttore Input a contatto secco, alimentazione integrata;
Uscita del interruttore

modalità di uscita: relè di uscita a contatto normalmente aperto;

capacità di contatto: AC 250V/3A DC 30V/3A;
Modulo di misurazione delle perdite di temperatura Fornitore di alimentazione Interfaccia RJ45, DC 12V, consumo di energia ≤1W;
Comunicazione Interfaccia RJ45, protocollo Modbus-RTU; (comunicazione con il corpo principale)
Misurazione della temperatura Sensore di temperatura standard NTC, gamma di misurazione -20-100°C;
Misurazione delle perdite Il trasformatore di corrente residua è collegato, l'intervallo di misurazione è di 10 ~ 3000 mA;
Precisione di misura Temperatura ± 2°C, livello di perdita 1;





Dimensioni





Acrel ADW210-D16-4S Multi Channel 3 Phase Wireless Energy Meter Iot con Cts esterne per stazione base 1





Acrel ADW210-D16-4S Multi Channel 3 Phase Wireless Energy Meter Iot con Cts esterne per stazione base 2



Pannello anteriore

Acrel ADW210-D16-4S Multi Channel 3 Phase Wireless Energy Meter Iot con Cts esterne per stazione base 3





Installazione del binario di guida





Acrel ADW210-D16-4S Multi Channel 3 Phase Wireless Energy Meter Iot con Cts esterne per stazione base 4



Cablaggio

Acrel ADW210-D16-4S Multi Channel 3 Phase Wireless Energy Meter Iot con Cts esterne per stazione base 5

3P4W

Acrel ADW210-D16-4S Multi Channel 3 Phase Wireless Energy Meter Iot con Cts esterne per stazione base 6

3P3W



Moduli facoltativi





Acrel ADW210-D16-4S Multi Channel 3 Phase Wireless Energy Meter Iot con Cts esterne per stazione base 7

Modulo esterno (MTL)

12 Misurazione della temperatura esterna del NTC

4 Canali Misurazione della corrente residua



Acrel ADW210-D16-4S Multi Channel 3 Phase Wireless Energy Meter Iot con Cts esterne per stazione base 8

Wireless esternoModulo ((AWT100)

Downlink RS485; Uplink 4G, 2G, NB, Lora, LoraWAN, Ethernet, WiFi, GPS, Profibus

Acrel ADW210-D16-4S Multi Channel 3 Phase Wireless Energy Meter Iot con Cts esterne per stazione base 9

Modulo esterno (MK)

12 canali DI + 4 canali DO





Rete

Acrel ADW210-D16-4S Multi Channel 3 Phase Wireless Energy Meter Iot con Cts esterne per stazione base 10

Compagnia

Acrel ADW210-D16-4S Multi Channel 3 Phase Wireless Energy Meter Iot con Cts esterne per stazione base 11

Contattaci

Acrel ADW210-D16-4S Multi Channel 3 Phase Wireless Energy Meter Iot con Cts esterne per stazione base 12
