Monitoraggio dei doppi circuiti DC DIN Metro dell'energia ferroviario DJSF1352-RN
ContPerson : Dina Huang
Numero di telefono : 18761502682
WhatsApp : +8618761502682
| Quantità di ordine minimo : | 1 pezzo | Prezzo : | 3usd/pc |
|---|---|---|---|
| Tempi di consegna : | 2-3 giorni | Termini di pagamento : | T/T |
| Capacità di alimentazione : | 5000 PCS/Giorno |
| Luogo di origine: | Cina | Marca: | Acrel |
|---|---|---|---|
| Certificazione: | UL | Numero di modello: | DJSF1352-RN/D-P1 |
|
Informazioni dettagliate |
|||
| Misurazione: | KWH, kVarh, potere, corrente, tensione | Classificazione attuale: | -/75mV (con lo scambio); -/4~20mA (con Hall Sensor) |
|---|---|---|---|
| Valore nominale della tensione: | 0~1000V DC | Comunicazione: | RS485 (MODBUS-RTU) |
| Visualizzazione: | Display LCD | Dimensione: | 72*71*87.8mm (L*W*H) |
| Installazione: | ferrovia di baccano di 35mm | alimentazione elettrica: | 85~265V AC/DC; CC 24V (±10%); CC 48V (±10%) |
| Evidenziare: | Contatore di energia DJSF1352-RN/D-P1,Contatore di energia RN/D-P1 |
||
Descrizione di prodotto

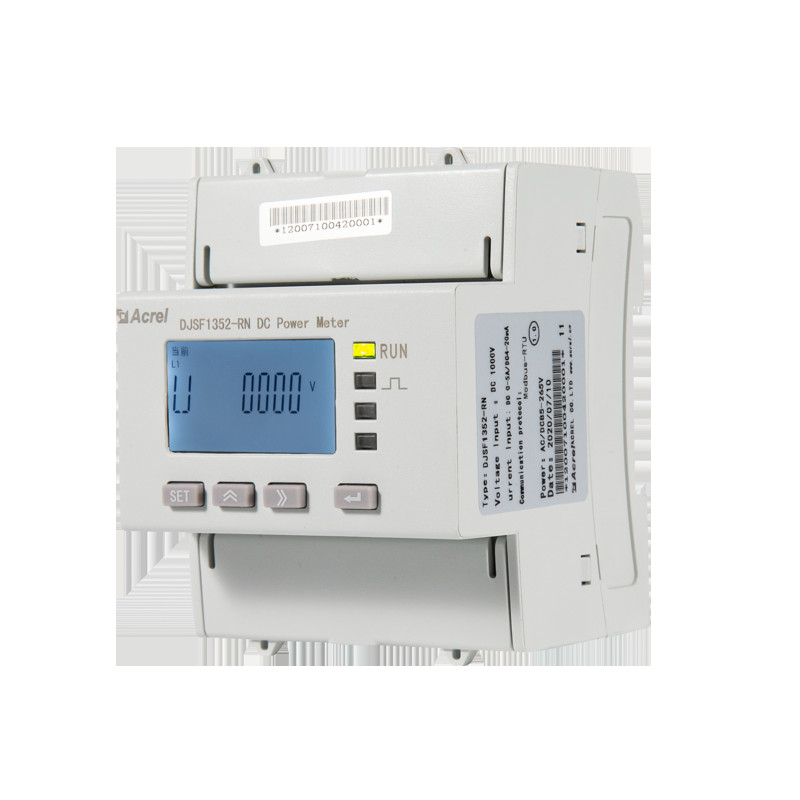

DJSF1352-RN contatore di potenza in corrente continua montato su rotaia con doppi canali di ingresso in corrente continua, progettato per stazioni base di telecomunicazioni, pile di ricarica in corrente continua, applicazioni fotovoltaiche solari e altre applicazioni,questa serie di metri può misurare la tensione, corrente, potenza e energia in avanti e inversa e così via nel sistema DC.
Caratteristiche
|
Monitoraggio di doppi circuiti DC indipendenti ● per caricabatterie e caricabatterie per veicoli elettrici gemelli ● Input di tensione:DC 0~1000V ● Corrente di ingresso (per shunt): 0~75mV ● Input di corrente (per Hall Sensor): 0~5V, 0~10V, 0~20mA, 4~20mA |
|
|
Fonte di alimentazione bipolare integrata ● Fornitore di energia per la TC Hall Effect ● Distanza: DC -12V ~ DC +12V |
|
|
Comunicazione doppia RS485 opzionale ● Protocollo: MODBUS-RTU ● 1 RS485 (standard) |
|
|
Funzione DO/DI ● 2 DO (2A/30V CC; 2A/250V AC) ● 2 DI (conto a secco) |
|
|
Tastiere HMI per la programmazione ● Impostazione del display dei parametri ● Comunicazione |
|
| Parametri tecnici |
Indicatori |
||
| Input | Valore nominale | Intervallo di ingresso di tensione | Input corrente |
|
DC 0-1000V Vedi il diagramma del cablaggio fisico |
Shunt: 0-75 mV; Sensore di Hall: 0-20mA, 4-20mA, 0-5V, 0-10V e così via. |
||
| Sovraccarico | Sovraccarico |
1.2 volte nominale (continua); 2 volte nominale/1 secondo; |
|
| Consumo di energia | Consumo di energia | Tensione: ≤ 0,2VA, corrente ≤ 0,1VA | |
| Classe di precisione | Classe 1 | ||
| Funzione | Visualizzazione | schermo LCD a segmento di 8 bit (LCD) | |
| Interfaccia di comunicazione |
RS485, infrarossi |
||
| Protocollo di comunicazione | Modbus-RTU,DL/T 645-2007 | ||
| Scambio | Uscita del interruttore | 2 uscite del relè, 2A/30VDC o 2A/250VA | |
| Input di interruttore | 2 ingressi a contatto a secco | ||
| Impulso di uscita | Un secondo impulso di uscita, un impulso di energia di uscita | ||
|
Vedere la schermata SYS->PLUS nell'impostazione del menu del contatore Ad esempio: il contatore mostra 100, che è 100 imp/kWh |
|||
| Fornitore di energia | Intervallo di tensione | AC/DC 85-265V o DC24V ((± 10%) o DC48V ((± 10%) | |
| Consumo di energia | ≤ 3W | ||
| Frequenza di potenza resistenza alla tensione | Power supply // Voltage input // Current input // Relay output and switch input // Communication interface / / Pulse output 3kV/1minPower supply // Relay output // Voltage input // Current input 3kV/1minPulse output // Communication interface // Switch input 2kV/1min | ||
| Resistenza dell'isolamento |
≥ 40M Ω |
||
| Orario medio di lavoro senza ostacoli |
≥ 50000h |
||
| Ambiente |
Temperatura |
Temperatura di funzionamento normale: -25 °C ~ +65 °C; Temperatura di lavoro limite: -40 °C ~ +70 °C; Temperatura di conservazione: -40°C+80°C |
|
| Umidità |
≤ 93%RH, senza condensazione, senza gas corrosivi |
||
| Altezza | ≤ 2500 m | ||
con shunt
con sensore
Certificazione
