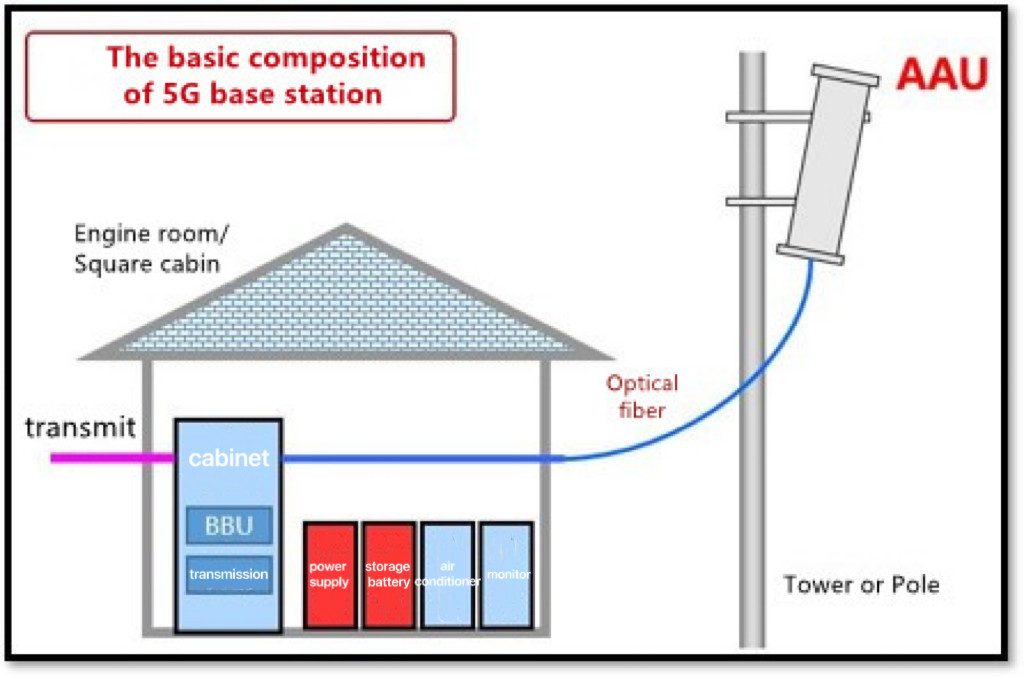

In linea generale, le stazioni base 5G pricipalmente includono BBU+AAU
Stanza della stazione base: pricipalmente fornito di ricetrasmettitori del segnale, di dispositivi del monitoraggio, di dispositivi estinguenti, di attrezzature dell'alimentazione elettrica e di impianto di condizionamento d'aria.
La stazione base che controlla adotta generalmente una struttura a tre livelli: stazione principale del monitoraggio centrale, sotto centro di controllo e sito della stazione base.
Il centro di controllo è responsabile del controllo e gestione di tutto l'ambiente dell'attrezzatura e della stanza di potere della stazione base all'interno di intera rete di sorveglianza.
Il centro sotto controllo è responsabile del controllo e gestione dei condizionatori d'aria e dell'ambiente alimentati della stanza della stazione base all'interno di certa area della rete di sorveglianza.
Il sito della stazione base è soltanto responsabile della raccolta di dati e del controllo dell'attrezzatura di potere e dell'attrezzatura dell'ambiente della stanza della stazione base in una stazione base mobile specifica.
Struttura del sistema di controllo dell'ambiente dinamico della stazione base:
Ci sono 2 tipi di siti della stazione base (tipo tutto compreso; tipo parallelo), che raccolgono e controllano i dati dall'attrezzatura di potere (elettricità delle condutture, motore diesel, UPS, batteria, ecc.) ed attrezzatura dell'ambiente della stanza (temperatura ed umidità, immersione dell'acqua, rilevazione di fumo, ecc.)
Diagramma del sistema di controllo di distribuzione di energia della stazione base:
Diagramma di topologia del monitoraggio del consumo di energia della stazione base:
Monitoraggio di distribuzione di corrente alternata della stazione base
- Scatola di distribuzione di corrente alternata:
Selezione del prodotto:
|
Metro trifase della ferrovia di baccano del singolo ciclo
ADL400
|
|
Motore del electricity&diesel delle condutture del monitoraggio
Alimentazione elettrica di AC/DC 85-265V
accesso diretto 80A o accesso di 5A CT
Comunicazione RS485
|
|
Metro trifase della ferrovia di baccano del singolo ciclo
ADW300
|
|
Motore del electricity&diesel delle condutture del monitoraggio
Alimentazione elettrica di AC/DC 85-265V
Fino ad accesso diretto di 660V 5A
4DI&2DO
Comunicazione RS485
|
|
Metro incluso singolo ciclo
AMC96L-E4
|
|
Motore del electricity&diesel delle condutture del monitoraggio
Alimentazione elettrica di AC/DC 85-265V
Fino ad accesso diretto di 660V 5A
4DI&2DO
Comunicazione RS485
|
|
metro senza fili incluso Multi-ciclo
AMC300L
|
|
&lighting del condizionamento d'aria del engine& del electricity&diesel delle condutture del monitoraggio, ecc.
Alimentazione elettrica di AC/DC 85-265V
Accesso trifase massimo 18 monofasi o 6
4 DI attivi passivi DI&2DO&2
Comunicazione RS485
|
|
metro della ferrovia di baccano del Multi-ciclo
DTSD1352-4S
|
|
&lighting del condizionamento d'aria del engine& del electricity&diesel delle condutture del monitoraggio, ecc.
Alimentazione elettrica di AC/DC 85-265V
Accesso trifase massimo 12 monofasi o 4
accesso di CT del livello di mA (testa a cristallo)
4 DI attivi passivi DI&1DO&2
Comunicazione RS485
|
|
metro della ferrovia di baccano del Multi-ciclo
AMC200
|
|
&lighting del condizionamento d'aria del engine& del electricity&diesel delle condutture del monitoraggio, ecc.
Alimentazione elettrica di AC/DC 85-265V
24 massimo monofase o accesso trifase 8
accesso di CT del livello di mA (testa a cristallo)
4 DI attivi passivi DI&2DO&2
Misura di temperatura di 4 NTC,
1 temperatura ed umidità
Comunicazione RS485
|
Monitoraggio di distribuzione di corrente continua della stazione base
- Governo di commutazione dell'alimentazione elettrica
Selezione del prodotto
|
Metro della ferrovia di baccano
AMC16L-DETT
|
|
Generale del monitoraggio & cellulare & le Telecomunicazioni & Unicom & radiodiffusione ed altre attrezzature di comunicazione
Rifornimento di CC -48Vpower
Accesso del ciclo di CC di massimo 6
Accesso corrente del sensore dell'uscita 0-5V Corridoio
Con l'uscita di ±12V per assicurare potere al sensore di Corridoio
Comunicazione RS485
|
|
Metro della ferrovia di baccano
DJSF1352-RN
|
|
Generale del monitoraggio & cellulare & le Telecomunicazioni & Unicom & radiodiffusione ed altre attrezzature di comunicazione
Alimentazione elettrica di DC24V/48Vor AC/DC85-265V
Accesso del ciclo di CC di massimo 2
Accesso corrente del sensore o dello scambio 75mV dell'uscita 0-5V Corridoio
Con l'uscita di ±12V per assicurare potere al sensore di Corridoio
Comunicazione RS485
|
|
metro senza fili della ferrovia di baccano del Multi-ciclo
AMC200
|
|
Generale del monitoraggio & cellulare & le Telecomunicazioni & Unicom & radiodiffusione ed altre attrezzature di comunicazione
Alimentazione elettrica di CC -48V
Accesso del ciclo di CC di massimo 12
Misura di temperatura di 4 NTC
1 temperatura ed umidità
Con l'uscita di ±12V per assicurare potere al sensore di Corridoio
Comunicazione RS485
|
|
Hall Sensor corrente
AKHC
|
|
Il progetto di ricostruzione adotta il tipo aperto
Il nuovo progetto adotta il tipo chiuso
uscita 0-5V
alimentazione elettrica di ±12V
|
