Utilizzazione del relè corrente residuo di serie di ASJ nell'installazione di materiale elettrico sul cantiere

Riassunto: La funzione principale dell'attrezzatura proteggente di perdita è di evitare il contatto diretto o indiretto con attrezzatura stimolata, che è inoltre una misura necessaria per stimolazione sicura. Per quanto i bisogni per uso dell'elettricità sui cantieri, i problemi considerati dall'attrezzatura della protezione di perdita del cantiere una volta messi in uso sono discussi ed i miglioramenti sono apportati allo stesso tempo. Ciò può efficacemente ridurre l'avvenimento degli incidenti ed è inoltre un requisito inevitabile dell'assicurazione dell'uso regolare dell'elettricità durante la costruzione.

Parole chiavi: protezione di perdita; cantiere; sicurezza elettrica

0: Panoramica

Il cantiere è di utilizzare i dispositivi obbligatori per proteggere l'attrezzatura di perdita, lo scopo è di assicurare la sicurezza dell'alimentazione elettrica al cantiere. Nella costruzione normale, dovuto il cantiere speciale, il dispositivo di protezione di perdita è scattato spesso, che non solo ostacola il processo della costruzione, ma inoltre mette in pericolo la sicurezza del cantiere. Combinando la situazione reale del cantiere con l'uso dell'elettricità, il fenomeno di frequente scatenamento dell'attrezzatura della protezione di perdita al cantiere è riassunto ed i provvedimenti cautelari quotidiani proteggere l'attrezzatura di perdita sono dati.

La funzione principale della protezione dell'attrezzatura di perdita è di proteggere l'attrezzatura stimolata nel corso di perdita o del pericolo mortale quando il corpo umano ottiene una scossa elettrica. L'attrezzatura pricipalmente è composta di commutatori, bottoni sperimentali e dispositivi di sconnessione, la struttura globale della sconnessione ed induttanza reciproca corrente residua. È composta di parecchie parti quale un dispositivo. La corrente di errore al suolo dell'attrezzatura protettiva è fra l'attrezzatura colante che protegge l'attrezzatura di perdita e quando supera il valore predeterminato, il commutatore principale automaticamente viaggio e la corrente di errore è tagliata, che svolge un ruolo protettivo fino ad un certo punto.

Al cantiere, in linea generale, le norme dell'elettricità non spettano ai requisiti e le facilità e le linee messe in uso per avere molti problemi di sicurezza. Le caratteristiche principali sono la forte fluidità, ripetizioni multiple e natura temporanea.

1: Cause di Misoperation del protettore di perdita sul cantiere

Interferenza esterna

a) La sovratensione causata tramite il processo alternante positivo e negativo durante i fulmini, attraverso le linee sopraelevate, conduttori isolati, cavi e la capacità al suolo della penna elettrica, genera la perdita a massa corrente, causando il protettore corrente residuo alla disfunzione o persino direttamente al danno. Se è troppo alta, danneggierà l'alimentazione elettrica del protettore ed il circuito interno e la bobina di viaggio del commutatore automatico con il rilascio di perdita-de-tensione brucerà; Il commutatore elettromagnetico con il dispositivo di bloccaggio meccanico ha potere insufficiente di assorbire e saltare, che rende il velocita di scatto lento o rifiuta di muoversi.

b) Nel corso dell'accensione del cantiere, le varie linee si sono situate ed il materiale elettrico messo in uso è stato

costruito a caso e costruito, che ha causato l'invecchiamento prematuro della linea, la riduzione della resistenza di isolamento della linea e le facilità stimolate e la perdita corrente o persino collegare ha indotto l'attrezzatura della protezione di perdita a comparire ripetutamente e colpire l'uso normale. Poiché la resistenza di isolamento della linea del terminale di uscita del commutatore di perdita è ridotta e la linea di messa a terra è collegata alla linea neutrale, il punto neutrale dell'alimentazione elettrica non è collegato durante l'installazione del dispositivo di protezione di perdita. Nel corso di scossa elettrica, la sensibilità ed il rifiuto da muoversi sono ridotti.

c) Interferenza ambientale del cambiamento. La maggior parte del fattore importante qui si riferisce alle condizioni ambientali, quale la temperatura aumentata di estate e di stagione delle pioggie calda ed umida; o facilità elettriche con forte ampiezza installate intorno al dispositivo di protezione di perdita; o esposizione a lungo termine durante il funzionamento. La corrosione e l'erosione continue dei gas nocivi; il grado dell'isolamento della struttura elettromagnetica della composizione e della bobina dei componenti elettronici della funzione della protezione di perdita è ridotto, la rottura e la ruggine della muffa compaiono e finalmente la funzione della protezione di perdita può agire in modo errato o rifiutare di agire.

(2) i collegamenti del protettore di perdita sono sbagliati. Quando il protettore di perdita è installato, è causato spesso da collegamenti o inidoneità della struttura di metodo e del circuito dell'installazione dovuto il misoperation, rifiuto per muoversi, o omissione sbagliato raggiungere il migliore effetto. Dopo la linea neutrale passaggi attraverso il protettore di perdita, è collegato con la linea neutrale di altri protettori di perdita o con altre linee neutrali che non sono fornite dei protettori di perdita; la linea neutrale è rotta o collegata male, inducendo il punto neutrale ad essere influenzato. Sposti il potenziale zero; questo aumento la probabilità della linea neutrale perdita ed altri guasti.

(3) la selezione del protettore di perdita è irragionevole. Protegga più di due volte i dispositivi di perdita con una corrente stimata di perdita maggior di 30mA o la corrente standard del dispositivo stimolato, o scelga un dispositivo protettivo di perdita con un effetto di ritardo, perché la corrente stimata di perdita continua ad aumentare o la sensibilità è ridotta, quando l'incidente di perdita accade, l'attrezzatura della protezione di perdita all'estremità non sta funzionando e l'attrezzatura di più alto livello della protezione di perdita si avvi funzionare.

(4) il problema del protettore di perdita stesso.

a) Limitazioni inerenti. I protettori correnti di perdita, se elettromagnetico o elettronico, utilizzano i trasformatori di induzione magnetica per prendere la perdita corrente nel circuito principale di materiale elettrico. È impossible da sistemare a quattro vie trifase o trifase nell'anello magnetico completamente da equilibrare. Per i carichi più bifasi o più monofasi quali le saldatrici elettriche, le correnti trifasi non possono completamente essere equilibrate e possono anche differire notevolmente. Se la forza elettromotrice è troppo grande fino ad un certo punto, indurrà il protettore di perdita a scattare.

b) Qualità scadente e configurazione impropria di parametro. Il cantiere non ha acquistato l'attrezzatura della protezione di perdita conformemente alle specifiche di costruzione ed ai piani pertinenti della costruzione e perché la qualità del protettore acquistato di perdita stessa era bassa, la situazione interna reale non ha abbinato le norme standard di parametro, appena lo ha messo in funzione che il nuovo prodotto utilizzato ha funzionato male.

2.Method di usando il protettore di perdita scientifico sul cantiere

Mentre migliora la gestione della sicurezza di costruzione, è necessario inoltre da rinforzare l'addestramento di conoscenza degli elettricisti della costruzione ed i metodi di prevenzione adottati devono essere specificati conformemente alla tecnologia reale della costruzione e di situazione.

1) Eviti l'interferenza esterna. Le misure per evitare la disfunzione causata tramite interferenza di sovratensione di fulmine includono l'installazione i limitatori di tensione o delle lacune di ripartizione sulle linee sopraelevate e l'installazione del 150mA, tipo interruttori di ritardo 0.2s di perdita alla scatola di distribuzione principale, per impedire l'eccessivo spostamento del punto neutrale se la tensione è danneggiata o la sensibilità dell'interruttore di perdita è ridotta, il carico dovrebbero essere regolato per distribuirlo uniformemente sulla linea trifase come possibile. La sezione trasversale del conduttore non sarà più di meno della sezione trasversale del conduttore di ogni linea di fase.

(2) selezioni correttamente ed installi i collegamenti

(a) la selezione deve essere compatibile con la linea. Gli indicatori di efficacia come la tensione nominale, la corrente nominale e rottura della capacità del commutatore di perdita dovrebbero essere compatibili con la linea circostanze. Resista alla tensione del protettore di perdita per la protezione delle condutture ed il protettore di perdita per apparecchiatura terminale è differente. Quando un errore al suolo metallico si presenta principalmente dell'alimentazione elettrica e del terminale, la corrente di errore generata può essere parecchie volte differenti.

protezione gerarchica della divisione del mezzo (b). L'intero cantiere si distribuisce nelle aree differenti dell'attrezzatura della protezione di perdita secondo maggiori e nei gruppi adiacenti differenti della costruzione. Ogni area della protezione deve avere un insieme completo delle facilità secondarie della protezione di perdita, che possono migliorare l'intero la sensibilità dell'area della protezione possono anche ridurre la probabilità dello scatenamento della regolazione di perdita della protezione e riducono il fenomeno dell'interruzione elettrica dovuto gli errori

(c) distingua rigorosamente fra la linea neutrale e la linea della protezione. Quando il protettore di perdita è segnato con il lato del carico ed il lato di potere, i collegamenti dovrebbero essere installati secondo i regolamenti e nessun collegamento inverso è permesso. La linea neutrale del protettore a quattro vie o quadripolare a tre livelli di perdita dovrebbe essere collegata al protettore di perdita. La linea neutrale che passa attraverso il protettore di perdita non sarà usata come linea della protezione e non può essere collegata o collegata ripetutamente alle parti conduttive esposte dell'attrezzatura. La linea neutrale dal lato del carico non deve essere divisa con altri circuiti

3. descrizione di prodotto

Il cortocircuito fase per fase comune può generare una grande corrente, che può essere protetta da un commutatore. Tuttavia, la perdita corrente causata dalla scossa elettrica del corpo umano e dalla linea invecchiamento e l'errore al suolo dell'attrezzatura sono causati tramite perdita corrente. La corrente di perdita è generalmente a 30mA-3A, questi valori è così piccola che i commutatori tradizionali non possono essere protetti, in modo da un dispositivo di protezione corrente-azionato residuo deve essere utilizzato.

Il relè corrente residuo è un trasformatore corrente residuo per individuare la corrente residua e nelle circostanze specificate, quando le portate correnti residue o supera un valore dato, uno o più contatti elettrici del circuito di uscita nell'apparecchio elettrico si apriranno e si chiuderanno. Apparecchi elettrici del commutatore.

Qui sono tre situazioni comuni di perdita.

1.High-sensitivity RCD con In≤30mA△ deve essere usato per impedire il contatto diretto e la scossa elettrica.

2.The la sensibilità media RCD con dentro△ maggior di 30mA può essere usata per impedire la scossa elettrica indiretta del contatto.

palo 4 il palo di 3.A o 2 RCD sarà usato per RCD a prova di fuoco.

Per i sistemi IT, i relè correnti residui sono utilizzati come richiesto. Per impedire l'isolamento del sistema la degradazione e come protezione di sostegno dell'errore secondario, secondo il tipo fissante, un provvedimento cautelare simile al sistema di TN o del TT è adottato. In primo luogo, un dispositivo del monitoraggio dell'isolamento dovrebbe essere utilizzato per predire un guasto.

Per il sistema del TT, un relè corrente residuo è raccomandato. Poiché quando un errore al suolo monofase accade, la corrente di errore è molto piccola e difficile da stimare. Se la corrente di funzionamento del commutatore non è raggiunta, una tensione pericolosa comparirà sull'alloggio. Attualmente, il cavo di N deve passare tramite il trasformatore corrente residuo.

Per il sistema di TN-S, un relè corrente residuo può essere utilizzato. Tagli più rapidamente l'errore e migliorare sensibile la sicurezza e l'affidabilità. Attualmente, la linea del PE non deve passare tramite il trasformatore e la linea di N deve passare tramite il trasformatore e non deve essere collegata ripetutamente.

Per i sistemi di TN-C, i relè correnti residui non possono essere utilizzati. Poiché il cavo del PE ed il cavo di N sono integrati, se il cavo della PENNA non è collegato ripetutamente, quando le coperture sono stimolate, la corrente dentro e fuori del trasformatore è uguale e il ASJ rifiuta di muoversi; se il cavo della PENNA è collegato ripetutamente, la parte della corrente monofase sfocerà nella messa a terra ripetuta. Dopo il raggiungimento di valore certo, ASJ ha funzionato male. È necessario da trasformare il sistema di TN-C in un sistema di TN-C-S, che è lo stesso del sistema di TN-S e poi collega il trasformatore corrente residuo al sistema di TN-S.

4. Introduzione di prodotto

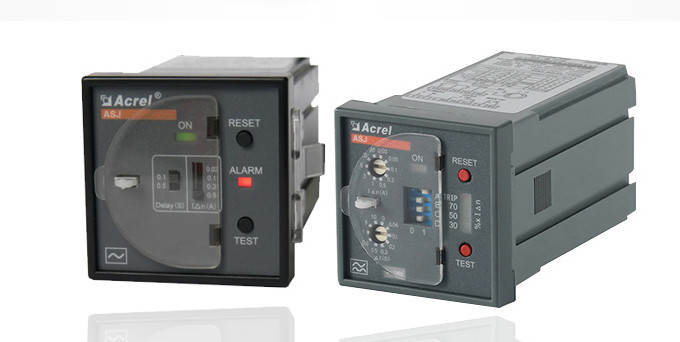

Il relè corrente residuo ASJ di serie elettrica di Acrel può incontrare la protezione degli stati suddetti di perdita e può essere usato insieme con un contatto di fine corsa a distanza per tagliare l'alimentazione elettrica a tempo impedire il contatto indiretto e limitare la perdita corrente. Può anche direttamente essere usato come relè del segnale per controllare l'attrezzatura di potere. È particolarmente adatto a protezione della sicurezza del consumo di elettricità in scuole, costruzioni commerciali, officine della fabbrica, bazar, imprese industriali ed estraenti, unità chiave nazionali di protezione antincendio, case intelligenti e comunità, sottopassaggi, petrolchimica, le telecomunicazioni e dipartimenti di difesa nazionale.

I prodotti di serie di ASJ pricipalmente hanno due metodi dell'installazione. Le serie ASJ10 sono installazioni su rotaie. L'aspetto e le funzioni sono indicati nella seguente tavola:

Le serie ASJ20 sono pannello hanno montato, l'aspetto e le funzioni sono indicate nella seguente tavola:

La differenza fra il tipo di CA e un tipo relè corrente residuo è: Il tipo relè corrente residuo di CA è un relè corrente residuo che può assicurare lo scatenamento della corrente alternata sinusoidale residua che si applica improvvisamente o lentamente aumentando. Pricipalmente controlla i segnali sinusoidali di corrente alternata. Scriva un relè a macchina corrente residuo è un relè corrente residuo che può assicurare lo scatenamento della corrente alternata sinusoidale residua e della corrente continua di palpitazione residua che si applica improvvisamente o lentamente e pricipalmente controlla i segnali sinusoidali di corrente alternata ed i segnali a corrente continua pulsati.

I terminali fili specifici ed i collegamenti tipici dello strumento sono come segue:

5.Conclusion

Il dispositivo di protezione di perdita può impedire il corpo umano incosciente il contatto dell'attrezzatura stimolata e causare la scossa elettrica, che può efficacemente ridurre il danno causato ed ha un buon effetto preventivo sui fuochi elettrici causati collegando dell'arco. I prodotti correnti residui del relè di serie di ASJ possono controllare la perdita corrente nella linea. Quando la corrente di perdita raggiunge o supera il valore stabilito, il relè interno agirà per pubblicare un allarme e può essere collegato con il commutatore dell'interruttore per tagliare rapidamente la linea per assicurare la linea la sicurezza.

Riferimenti

[1] Rui Liang. Analisi della causa di frequente scatenamento del protettore di perdita sul cantiere [J]. Expo d'imballaggio di scienza e tecnologia della Cina, 2011, 000(020): 277-277.

manuale di progettazione e di applicazione di Microgrid di impresa [di 2]. 2020,6
