Utilizzazione del relè corrente residuo di serie di ASJ nella costruzione degli edifici elettrica

Riassunto: Con ulteriore accelerazione dello sviluppo economico del mio paese, i livelli di vita della gente inoltre sono stati migliorati continuamente ed il consumo di elettricità dei residenti è stato aumentato continuamente. Mentre i vari elettrodomestici hanno facilitato le vite della gente, inoltre hanno migliorato le loro vite fino ad un certo punto. La vita inoltre ha prodotto i maggiori pericoli nascosti. Elettrotecnico in costruzione, se c'è un problema di perdita, colpirà vita quotidiana di s della gente ' e minaccerà le vite della gente. Di conseguenza, è necessario da adottare la tecnologia della protezione di perdita e da aggiungere i dispositivi di protezione di perdita al sistema di elettrotecnico a tranquillamente e efficacemente ridurre la probabilità di scossa elettrica per i muratori.

Parole chiavi: perdita elettrica; costruzione; scossa elettrica

0: Panoramica

Per la costruzione degli edifici elettrica, ci sono molti fattori che possono causare la costruzione elettrica pericolosa. Riassumendo, pricipalmente includono: Per il progetto d'infilatura, il condotto sottile ed il grande numero di cavi provocano un piccolo margine nel tubo e nella superficie insufficiente di dissipazione di calore. Inoltre, la qualità tecnica del personale della costruzione è bassa e la costruzione non può essere effettuata secondo i disegni. Questo rischio è di accelerare la velocità invecchiante dello strato dell'isolamento del cavo e di ridurre il tempo di impiego del progetto. L'agente corrosivo non è stato pulito per pulire, il processo di commutazione non ha tagliato il cavo di fase e perfino il cavo di fase è stato collegato alla posta della filettatura del cappuccio della lampada. L'installazione dell'incavo scambia la posizione del cavo di fase e del cavo neutrale ed i problemi fissanti del cavo di fase sul cavo superiore e neutrale sono problemi di sicurezza comuni nel lavoro fissante. Molti muratori sono a paralisi incline. In catetere che pone le facilità, gli ugelli dei cateteri del metallo non sono trattati, lascianti molte sbavature agli ugelli. Queste sbavature del metallo sono un grande rischio per la sicurezza: queste sbavature durante l'infilatura della costruzione è facile da tagliare lo strato dell'isolamento del cavo e le conseguenze sono inconcepibili. Una volta che un problema accade, l'accendino causerà un cortocircuito ed il potere sarà difficile da riparare ed il più severo può causare un fuoco. Durante la costruzione del sistema di protezione contro il fulmine. I metodi di giù-conduzione sono differenti. Un certo uso ha galvanizzato l'acciaio rotondo e un certo uso i quattro rinforzi principali della colonna strutturale porre lungo la parete o dentro la colonna. Se la saldatura è mancata durante la costruzione, inoltre lascerà un grande rischio per la sicurezza. Le conseguenze sono: saldatura mancante o mancante di un acciaio rotondo, è molto probabile che il conduttore del basso perderà il suo ruolo dovuto ed il sistema di protezione contro il fulmine non potrà eseguire la funzione normale.

1: Principi di applicazione di elettrotecnico in costruzione di tecnologia di protezione di perdita

(1) in termini di principio di messa a terra della protezione a massa. Il punto neutrale del sistema a bassa tensione di sviluppo dell'elettrotecnico non è collegato generalmente, così durante l'operazione normale del sistema, la parete del metallo del materiale elettrico deve essere collegata e la parete del metallo dell'attrezzatura dell'alimentazione elettrica deve anche essere collegata. Il contenuto specifico comprende i seguenti aspetti: in primo luogo, gli apparecchi elettrici portatili, gli apparecchi elettrici mobili, le basi del metallo, gli alloggi, i trasformatori di tensione e l'altro materiale elettrico, apparecchiatura di trasmissione devono essere collegati; in secondo luogo, la benzina, il diesel ed altri serbatoi metallici le coperture del corpo devono essere collegati; terzo, nel cantiere, nelle piste dell'elevatore, nelle impalcature, sollevanti le gru a braccio girevole, gli alberi, ecc. con un'altezza di più di 20 cm devono anche essere collegati; in quarto luogo, le scatole di distribuzione di energia ed i pannelli di distribuzione di energia, piattaforme di lavoro dei saldatori, ecc. devono anche essere collegati. Quinto, nel cantiere, i punti di due o messa a terra devono essere messi sulle gru elettriche, sulle gru a cavalletto, sulle gru a torre e su altre piste. Particolarmente per i giunti della pista, l'elaborazione elettrica del collegamento deve essere effettuata e la resistenza del nodo deve essere controllata all'interno di 4 ohm. Se c'è un cursore collegante nella pista, è necessario efficacemente da collegare il cursore collegante alla pista attraverso un cavo di collegamento. Il sesto, le coperture del metallo ed i sostegni di materiale elettrico sulla linea pali devono essere collegati.

(2) in termini di principio di protezione zero. Nel processo normale di costruzione degli edifici elettrica, le parti esposte uncharged di un certo materiale elettrico inoltre devono essere la protezione zero-collegata, compreso i seguenti aspetti: In primo luogo, la struttura del metallo del pannello di distribuzione di energia ed il pannello di controllo deve essere la protezione zero-collegata; In secondo luogo, gli impianti di trasmissione quale materiale elettrico devono essere protetti dal collegamento zero; terzo, le intelaiature del metallo quali i trasformatori, i generatori, gli strumenti di illuminazione, le macchine utensili e le intelaiature del metallo del condensatore devono anche essere protetti dal collegamento zero. In quarto luogo, i sostegni del metallo, le coperture del metallo del commutatore e le coperture del metallo del condensatore nella linea pali devono anche essere collegati per azzerare la protezione; Sesto, le pareti dell'attrezzatura nella stanza elettrica del cantiere, le porte del metallo del metallo delle parti in tensione, le inferriate inoltre devono essere la Zero-protezione collegata.

(3) principi di sviluppo della cooperazione elettrica della costruzione e dell'installazione. Nel corso di costruzione di edifici, il personale dell'installazione della costruzione ed il personale della costruzione molto attentamente cooperare e cooperare a vicenda in varie procedure ed i tipi di lavori per migliorare l'ambiente della costruzione e provano la cosa migliore non raggiungere danno, il lancio, danno e raggiungono la costruzione di modellatura di una volta il più possibile. Se è un singolo progetto, deve essere completato dall'unità civile della costruzione e dall'unità elettrica di costruzione dell'installazione. L'unità civile della costruzione redige le procedure della costruzione articolo per articolo ed i due partiti cooperano a vicenda per fare un piano scientifico e ragionevole della costruzione ed il piano. I professionisti quali l'installazione del materiale elettrico e l'uso dell'elettricità sono una parte importante di intero progetto di costruzione e svolgono un ruolo importante nel processo della costruzione. Di conseguenza, quando l'unità di organizzazione civile specifica il programma della costruzione, deve considerare i problemi che possono sorgere durante il processo della costruzione e le emissioni relative della professione elettrica di costruzione dell'installazione e riserva abbastanza tempo di installazione elettrico di creare i buoni stati della costruzione.

2.Modern che sviluppa le contromisure elettriche di protezione di perdita

posti (di 1) in cui i protettori di perdita devono essere installati. L'ambiente dei cantieri è principalmente complesso e ci sono molti generi di materiali da costruzione usati. In alcune condizioni di funzionamento dell'attrezzatura umida, le misure della protezione di perdita devono essere installate. L'attrezzatura deve essere mossa frequentemente con lo sviluppo della struttura edile. Molti terminali di potere sono temporanei e l'installazione dei protettori di perdita è trascurata spesso, che minaccia seriamente le vite degli operatori. Sicurezza ed il progresso costante di intero progetto. Il materiale elettrico vicino ai materiali corrosivi ed infiammabili deve rinforzare le misure di sicurezza. Secondo la struttura dei siti differenti, accessori scelti con le funzioni adatte. Non è permessa fermarsi improvvisamente durante il funzionamento. La progettazione del blocco dell'attrezzatura richiede la velocità ragionevole e la disposizione dei dispositivi di allarme dovrebbe essere rinforzata. La distribuzione dei cavi elettrici in costruzioni è complessa e le sezioni trasversali sono probabili causare la temperatura elevata ed il fuoco. Nella progettazione dello schema della protezione di perdita, è necessario da considerare le edizioni quale l'allarme del venditore ambulante ed assicurarsi che il sistema di illuminazione di emergenza sia stimolato per accertarsi dell'operazione sicura, migliorare la qualità della sicurezza della costruzione ed investire uniformemente nell'intero progetto usa un buon fondamento.

selezione (di 2) della corrente di funzionamento del protettore di perdita. La corrente di funzionamento del protettore di perdita di singolo materiale elettrico è quattro volte o più della perdita misurata corrente durante l'operazione normale; la corrente di funzionamento del protettore di perdita nella linea di distribuzione è maggior di 2,5 volte della perdita misurata corrente durante l'operazione normale ed allo stesso tempo, è necessario inoltre da assicurarsi che la corrente di perdita del materiale elettrico con la più grande corrente di perdita sia 4 volte che della perdita corrente durante l'operazione normale. Nel proteggere l'intera rete, la sua corrente di funzionamento dovrebbe essere il doppio come la corrente misurata di perdita. Allo stesso tempo, la corrente stimata di funzionamento del protettore di perdita deve avere una certa quantità di interferenza per soddisfare col passare del tempo le richieste dell'aumento in materiale elettrico e della diminuzione nella resistenza dell'isolamento del circuito. Così come le difese stagionali di temperatura, gli aumenti correnti di perdita.

applicazione (di 3) del protettore del due-palo e quadripolare di perdita. Il criterio per la sicurezza ed i bisogni elettrici è di minimizzare il numero dei contatti, dei pali e dei punti di collegamento degli apparecchi elettrici. Il punto di collegamento fisso del circuito ed il collegamento mobile del contatto del commutatore, ecc., sotto l'influenza di varie ragioni, causeranno gli incidenti dovuto la conduzione difficile. Particolarmente per il cavo neutrale nel circuito trifase, il pericolo causato dalla sua conducibilità difficile è più serio. Ciò è perché quando il cavo neutrale è male conduttivo, l'attrezzatura ancora sta correndo ed i pericoli nascosti non sono facili da trovare. Se il carico trifase è squilibrato seriamente, questo farà la tensione trifase inoltre tende ad essere in uno stato squilibrato serio e poi brucia l'attrezzatura monofase, in modo da è necessario da limitare l'aumento dei contatti sulla linea neutrale il più possibile.

implementazione (di 4) di collegamento equipotenziale. Il collegamento equipotenziale è un metodo di collegamento del bus zero protettivo ed i tubi del metallo o i dispositivi del tubo della HVAC della costruzione, della conduttura di gas, della condotta dell'acqua e di altri tubi del metallo con i cavi per equilibrare il potenziale nella costruzione. Questo metodo è particolarmente adatto a posti infiammabili ed esplosivi. Per le linee monofasi 220V, il protettore di perdita può svolgere soltanto il ruolo della protezione indiretta del contatto. Allo stesso tempo, inoltre ha l'influenza di breve vita, del contatto difficile ed altri di fattori causati dall'usura delle parti meccaniche e dell'instabilità della qualità, con conseguente pericoli nascosti quale guasto dell'operazione. Non può essere usato come efficace provvedimento cautelare da solo. Il collegamento equipotenziale ancora è necessario completamente per eliminare l'avvenimento delle scintille elettriche ed archi fra le parti di metallo di basso potenziale ed attrezzature di perdita o circuiti elettrici, quindi efficacemente evitando i fuochi e l'altro incidente della sicurezza.

(5) edizioni che dovrebbero essere pagate l'attenzione ad in uso dei protettori di perdita

①Coordinazione della corrente stimata di perdita del protettore di perdita

Nel protettore di dispersione verso terra per la protezione in loco del carico elettrico, la dispersione verso terra stimata IΔn1 corrente deve riempire lo stato di IΔn1≤30mA; per il protettore di dispersione verso terra per la diramazione la protezione o principale, i locali della dispersione verso terra stimata IΔn2 corrente sono IΔn2 ≥1.25IΔn1; Il protettore di perdita per il tronco principale o la protezione principale del tronco, la sua corrente d'azione stimata IΔn3 di perdita è solitamente 300mA, secondo la norma corrispondente, il presupposto è 300mA≥IΔn3≥1.25IΔn2. Di conseguenza, riassumendo, le condizioni di gestione del protettore di perdita possono essere riassunte come 300mA≥IΔn3≥1.25IΔn2, IΔn2≥1.25IΔn1, IΔn1≤30mA.

Coordinazione del tempo di funzionamento stimato del protettore di perdita

In primo luogo, secondo le norme pertinenti «nei regolamenti dell'installazione e dell'operazione del protettore di perdita», differenza nel tempo di funzionamento stimato dei protettori superiori ed a livello più basso di dispersione verso terra è 0.2s. Come tipo veloce, il valore nominale del protettore di dispersione verso terra di fine del ciclo di vita è solitamente più di meno di 0.1s. E le valutazioni dei protettori secondari e terziari di perdita sono state estese ed i loro valori di estensione sono 0.2s e 0.4s rispettivamente. Inoltre, la natura speciale dell'inverso ad azione ritardata del protettore di perdita è usata. Per esempio, la prima fase è 0.1s più di meno della seconda tappa e la terza fase deve aggiungere 0.2s. Per concludere, se il protettore di dispersione verso terra selezionato dal cantiere è del tipo inverso di scadenza, potete usare la norma giapponese corrente per uso come riferimento. Se la corrente di perdita è IΔn, il tempo di azione è fra 0,2 e 1s; se la corrente di perdita è 1.4IΔn, il tempo di azione è fra 0.1s e 0.5s; se la corrente di perdita è 4.4IΔn, il tempo di azione è all'interno di 0.05s.

3. Panoramica del prodotto

Il cortocircuito fase per fase comune può generare una grande corrente, che può essere protetta da un commutatore. Tuttavia, la perdita corrente causata dalla scossa elettrica del corpo umano e dalla linea invecchiamento e l'errore al suolo dell'attrezzatura sono causati tramite perdita corrente. La corrente di perdita è generalmente a 30mA-3A, questi valori è così piccola che i commutatori tradizionali non possono essere protetti, in modo da un dispositivo di protezione corrente-azionato residuo deve essere utilizzato.

Il relè corrente residuo è un trasformatore corrente residuo per individuare la corrente residua e nelle circostanze specificate, quando le portate correnti residue o supera un valore dato, uno o più contatti elettrici del circuito di uscita nell'apparecchio elettrico si apriranno e si chiuderanno. Apparecchi elettrici del commutatore.

Qui sono tre situazioni comuni di perdita.

1.High-sensitivity RCD con In≤30mA△ deve essere usato per impedire il contatto diretto e la scossa elettrica.

2.The la sensibilità media RCD con dentro△ maggior di 30mA può essere usata per impedire la scossa elettrica indiretta del contatto.

palo 4 il palo di 3.A o 2 RCD sarà usato per RCD a prova di fuoco.

Per i sistemi IT, i relè correnti residui sono utilizzati come richiesto. Per impedire l'isolamento del sistema la degradazione e come protezione di sostegno dell'errore secondario, secondo il tipo fissante, un provvedimento cautelare simile al sistema di TN o del TT è adottato. In primo luogo, un dispositivo del monitoraggio dell'isolamento dovrebbe essere utilizzato per predire un guasto.

Per il sistema del TT, un relè corrente residuo è raccomandato. Poiché quando un errore al suolo monofase accade, la corrente di errore è molto piccola e difficile da stimare. Se la corrente di funzionamento del commutatore non è raggiunta, una tensione pericolosa comparirà sull'alloggio. Attualmente, il cavo di N deve passare tramite il trasformatore corrente residuo.

Per il sistema di TN-S, un relè corrente residuo può essere utilizzato. Tagli più rapidamente l'errore e migliorare sensibile la sicurezza e l'affidabilità. Attualmente, la linea del PE non deve passare tramite il trasformatore e la linea di N deve passare tramite il trasformatore e non deve essere collegata ripetutamente.

Per i sistemi di TN-C, i relè correnti residui non possono essere utilizzati. Poiché il cavo del PE ed il cavo di N sono integrati, se il cavo della PENNA non è collegato ripetutamente, quando le coperture sono stimolate, la corrente dentro e fuori del trasformatore è uguale e il ASJ rifiuta di muoversi; se il cavo della PENNA è collegato ripetutamente, la parte della corrente monofase sfocerà nella messa a terra ripetuta. Dopo il raggiungimento di valore certo, ASJ ha funzionato male. È necessario da trasformare il sistema di TN-C in un sistema di TN-C-S, che è lo stesso del sistema di TN-S e poi collega il trasformatore corrente residuo al sistema di TN-S.

4. Introduzione di prodotto

Il relè corrente residuo ASJ di serie elettrica di Acrel può incontrare la protezione degli stati suddetti di perdita e può essere usato insieme con un contatto di fine corsa a distanza per tagliare l'alimentazione elettrica a tempo impedire il contatto indiretto e limitare la perdita corrente. Può anche direttamente essere usato come relè del segnale per controllare l'attrezzatura di potere. È particolarmente adatto a protezione della sicurezza del consumo di elettricità in scuole, costruzioni commerciali, officine della fabbrica, bazar, imprese industriali ed estraenti, unità chiave nazionali di protezione antincendio, case intelligenti e comunità, sottopassaggi, petrolchimica, le telecomunicazioni e dipartimenti di difesa nazionale.

I prodotti di serie di ASJ pricipalmente hanno due metodi dell'installazione. Le serie ASJ10 sono installazioni su rotaie. L'aspetto e le funzioni sono indicati nella seguente tavola:

Le serie ASJ20 sono pannello hanno montato, l'aspetto e le funzioni sono indicate nella seguente tavola:

La differenza fra il tipo di CA e un tipo relè corrente residuo è: Il tipo relè corrente residuo di CA è un relè corrente residuo che può assicurare lo scatenamento della corrente alternata sinusoidale residua che si applica improvvisamente o lentamente aumentando. Pricipalmente controlla i segnali sinusoidali di corrente alternata. Scriva un relè a macchina corrente residuo è un relè corrente residuo che può assicurare lo scatenamento della corrente alternata sinusoidale residua e della corrente continua di palpitazione residua che si applica improvvisamente o lentamente e pricipalmente controlla i segnali sinusoidali di corrente alternata ed i segnali a corrente continua pulsati.

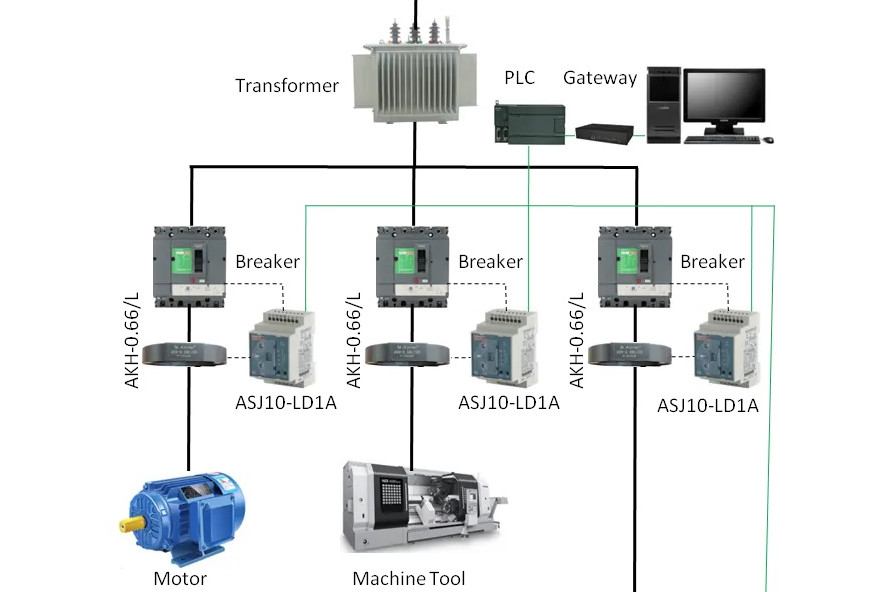

I terminali fili specifici ed i collegamenti tipici dello strumento sono come segue:

5.Conclusion

In costruzione moderna elettrica, l'uso dei protettori di perdita può efficacemente impedire ai residenti di ottenere una scossa elettrica ed allo stesso tempo può ricordare agli utenti di approntare i provvedimenti cautelari necessari a tempo. I prodotti correnti residui del relè di serie di ASJ possono controllare la perdita corrente nel circuito, quando la corrente di perdita raggiunge o eccede

Riferimenti

[1] Fei Song. Ricerca su elettrotecnico in costruzione di tecnologia di protezione di perdita [J]. Tecnologia dei materiali ed applicazione di costruzione, 2016, 000(003): 14-16.

manuale di progettazione e di applicazione di Microgrid di impresa [di 2]. 2020,6

[3] Kai Hu. Analisi di tecnologia di protezione di perdita nella costruzione di elettrotecnico delle costruzioni [J]. Porte e Windows, 2017(2).

[4] Ping Yuan. Parlare dell'applicazione di protezione di perdita nella sicurezza elettrica [J]. Zona alta tecnologia della Cina, 2017(23): 130-131.

[5] Zhiyong Zhao, ecc. parlanti della tecnologia di protezione di perdita nella costruzione di elettrotecnico [J]. Visione di scienza e tecnologia, 2017.

Circa l'autore: Jianguo con voi, maschio, studente non laureato, Acrel Co., srl, la direzione principale della ricerca è monitoraggio dell'isolamento e monitoraggio corrente residuo, email: zimmer.wu@qq.com, telefono cellulare: 13524474635
