Utilizzazione dell'impianto di alimentazione isolato medico di potere di Acrel nell'Ospedale Generale di Luanda, Angola

Riassunto: La diagnosi ed il trattamento in ospedali moderni sono inseparabili da attrezzatura medica avanzata, che sono inseparabili dall'alimentazione elettrica sicura ed affidabile. Molte operazioni spesso ultime per parecchie ore e le conseguenze di un'interruzione di corrente improvvisa durante l'operazione sono inconcepibili. Allo stesso tempo, molti apparecchi medici direttamente toccare o penetrare negli organi umani. Attualmente, la corrente molto piccola di perdita minaccerà la vita del paziente. Di conseguenza, le norme nazionali hanno fatto i chiari requisiti, gruppo che medico 2 posizioni devono essere alimentate dal sistema IT. Questo articolo introduce l'utilizzazione del sistema IT medico di Acrel nell'Ospedale Generale di Luanda, Angola.

Parole chiavi: Sistema IT medico, dispositivo del monitoraggio dell'isolamento, indicatori dell'allarme.

1. Panoramica di progetto

L'Ospedale Generale di Luanda in Angola è un progetto Cina-aiutato di espansione e di ricostruzione dell'Ospedale Generale di Luanda in Angola intrapreso ufficio ferroviario della Cina dal quarto. Il progetto usa 8 insiemi dei prodotti di sistema IT medici di Acrel. Sono trasformatore di isolamento di serie di AITR, trasformatore corrente AKH-0.66P26, dispositivo del monitoraggio dell'isolamento di serie di AIM-M, indicatore dell'allarme a distanza di serie dell'AIUTO ed unità dell'alimentatore in CC.

2. Introduzione dell'impianto di alimentazione isolato medico di potere

L'impianto di alimentazione isolato medico è di commutare l'impianto di terra (sistema di TN-S) nel sistema senza collegamento a terra (sistema IT) tramite un trasformatore medico di isolamento per assicurare il potere per attrezzatura medica importante. Il dispositivo del monitoraggio dell'isolamento ha la funzione del monitoraggio dell'isolamento e l'indicatore di posizione dell'errore ha la funzione di posizionamento del circuito dell'errore.

3. Soluzioni isolate mediche dell'impianto di alimentazione di potere di Acrel

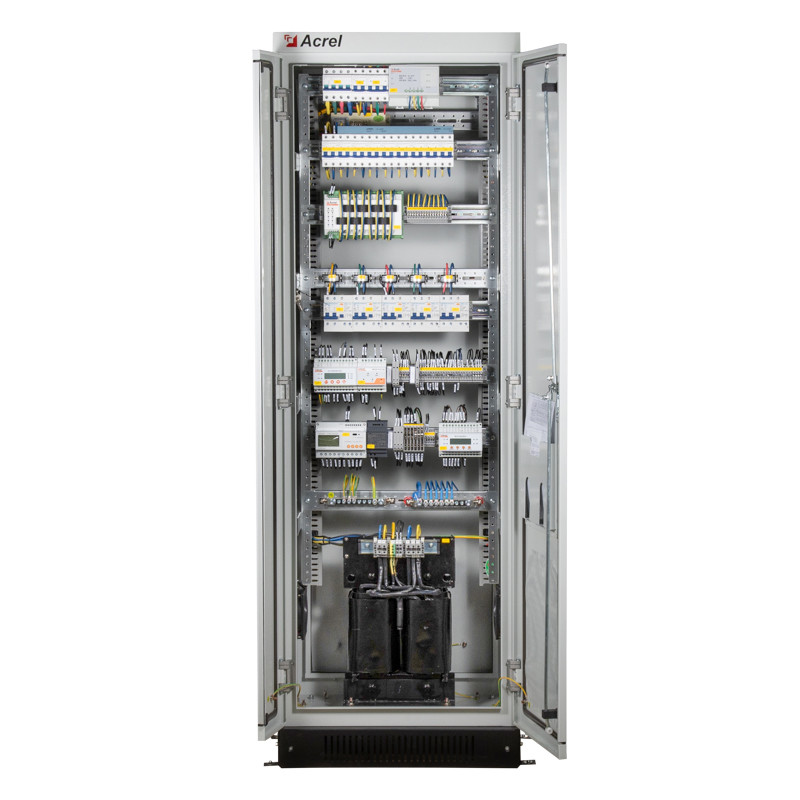

L'impianto di alimentazione isolato medico di potere di Acrel è adatto a sala operatoria, a ICU, a CCU e ad altre posizioni del gruppo medico 2 fornenti la cassaforte ed il gruppo di continuità. Pricipalmente include il trasformatore di isolamento di serie di AITR, AKH-0.66P26 trasformatore corrente, dispositivo del monitoraggio dell'isolamento di serie di AIM-M, indicatore dell'allarme a distanza di serie dell'AIUTO, alimentatore in CC, trasduttore della prova di serie di ASG ed INDISPONE l'indicatore di posizione dell'errore dell'isolamento di serie.

3,1 impianto di alimentazione isolato medico di potere di Acrel per sala operatoria

Opzione I senza funzione di posizione di errore dell'isolamento

Opzione II con la funzione di posizione di errore dell'isolamento

Nota: 1. Per sala operatoria, l'indicatore dell'allarme di serie dell'AIUTO dovrebbe essere installato sul pannello di intelligenza dentro la sala operatoria, o accanto al pannello di intelligenza (installazione fissata al muro) in moda da potere immediatamente ricevere il personale medico una notifica quando c'è guasto dell'alimentazione elettrica.

         2. Nell'opzione II, se il numero dei canali individuati è più di otto, due insiemi di AIL150 possono essere usati. La combinazione può essere AIL150-8 e AIL150-4 (fino a 12 canali), o AIL150 -8 e AIL150-8 (fino a 16 canali).

impianto di alimentazione isolato medico di potere 3.2Acrel per ICU ed il CCU ICU, CCU

Opzione I senza funzione di posizione di errore dell'isolamento

Opzione II con la funzione di posizione di errore dell'isolamento

Nota: Per l'unità di cure intensive, l'indicatore dell'allarme di serie dell'AIUTO dovrebbe essere installato stazione negli infermieri “in moda da potere controllare il personale medico lo stato di funzionamento dell'impianto di alimentazione isolato di potere.

selezione 3.3Product

4. 接线图 del diagramma di collegamento

foto 5.Installation

6. 总结 di conclusione

Dopo espansione e ricostruzione, l'Ospedale Generale di Luanda si è trasformato nel più grande ospedale in Angola. Il sistema IT medico di Acrel fornisce l'alimentazione elettrica sicura e realible per gli ospedali, efficacemente migliorante le condizioni mediche locali ed avvantaggiante la gente locale.

Bibliografia

1. Dispositivo del monitoraggio dell'isolamento del sistema IT e sistema di localizzazione dell'errore di Acrel. 2020

2. IEC 60354-7-710: 2002 installazioni elettriche della costruzione-parte 7-710: Requisiti delle installazioni speciali o delle posizioni - posizioni mediche. 2002

3. Sicurezza di 61558-1-15:2011 di IEC dei trasformatori, dei reattori, delle unità di alimentazione e della di ciò-parte 2-15 di combinazioni: requisiti e prove particolari per i trasformatori di isolazione per il rifornimento delle posizioni mediche. 2011
